Pneumatická tuková čerpadla



Provozní tlak vzduchu uvedených pneumatických čerpadel se může pohybovat
mezi 3,5bary a max. 8,5bary. Optimálního výkonu vzhledem k životnosti
čerpadla dosáhnete při tlaku 6 bar filtrovaného a mazaného vzduchu.


Čerpadla s poměrem 60:1 Čerpadla s poměrem 70:1
Technická data Art 1005 1010 1015
Poměr (Atm) 60:1 60:1 60:1
Vzduch. přípojka 1/4"G 1/4"G 1/4"G
Výstup mazání 1/4"G 1/4"G 1/4"G
Výstupní tlak maziv(g/1) 6bar s volným průtokem 600 600 600
Sací trubka-průměr (mm) 30 30 30
Sací trubka-délka (mm) 480 750 950
Pro sudy (kg) 16-30 50-60 180-220
Technická data Art 1020 1025 1030
Poměr (Atm) 70:1 70:1 70:1
Vzduch. přípojka 1/4"G 1/4"G 1/4"G
Výstup mazání 1/4"G 1/4"G 1/4"G
Výstupní tlak maziv(g/1) 6bar s volným průtokem 600 600 600
Sací trubka-průměr (mm) 30 30 30
Sací trubka-délka (mm) 480 750 950
Pro sudy (kg) 16-30 50-60 180-220

1005-1015


Pojízdné vazelinové sady



MOD. 1100-Přenosné provedení pro sudy 16-30 kg
Obsahuje:
1005 Pneumatické tukové čerpadlo 60:1
1095 Rukojeť
1051 Víko 320mm
1070 Vysokotlaká hadice R2, délka 3m
1080 Mazací pistole s hadičkou
MOD. 1105-Pojízdné provedení pro sudy 16-30 kg
Obsahuje:
1005 Pneumatické tukové čerpadlo 60:1
1380 Dvoukolový vozík
1051 Víko 320mm
1070 Vysokotlaká hadice R2, délka 3m
1080 Mazací pistole s hadičkou
MOD. 1110-Pojízdné provedení pro sudy 16-30 kg
Obsahuje:
1005 Pneumatické tukové čerpadlo 60:1
1385 Dvoukolový vozík
1051 Víko 320mm
1062 Stírací membrána 310mm
1071 Vysokotlaká hadice R2, délka 5m
1080 Mazací pistole s hadičkou
MOD. 1115-Pojízdné provedení pro sudy 50-60 kg
Obsahuje:
1010 Pneumatické tukové čerpadlo 60:1
1390 Dvoukolový vozík
1054 Víko 420mm
1070 Vysokotlaká hadice R2, délka 3m
1080 Mazací pistole s hadičkou
MOD. 1120-Pojízdné provedení pro sudy 50-60 kg
Obsahuje:
1010 Pneumatické tukové čerpadlo 60:1
1395 Čtyřkolový vozík
1054 Víko 420mm
1065 Stírací membrána 400mm
1071 Vysokotlaká hadice R2, délka 5m
1080 Mazací pistole s hadičkou
MOD. 1125-Pojízdné provedení pro sudy 180-220 kg
Obsahuje:
1015 Pneumatické tukové čerpadlo 60:1
1400 Čtyřkolový vozík
1056 Víko 600mm
1066 Stírací membrána 590mm
1071 Vysokotlaká hadice R2, délka 5m
1080 Mazací pistole s hadičkou
MOD.1130-Pojízdné provedení pro sudy 180-220 kg
Obsahuje:
1015 Pneumatické tukové čerpadlo 60:1
1405 Čtyřkolový vozík
1056 Víko 600mm
1066 Stírací membrána 590mm
1071 Vysokotlaká hadice R2, délka 5m
1080 Mazací pistole s hadičkou
1090 Trojstranný kloub
MOD. 1135-Pojízdné provedení pro sudy 180-220 kg
Obsahuje:
1015 Pneumatické tukové čerpadlo 60:1
1405 Čtyřkolový vozík
1056 Víko 600mm
1066 Stírací membrána 590mm
1069 Vysokotlaká hadice R2,délka 1,5m - propojovací
1080 Mazací pistole s hadičkou
1090 Trojstanný kloub
1660 Naviják s vysokotlakou hadicí R2,10m

pojizdny tuk.cerp.


Pneumatická olejová čerpadla



Nová pneumatická olejová čerpadla, konstruovaná a vyráběná firmou
Meclube, se vyznačují vysokou kvalitou zpracování a spolehlivostí.

Použité materiály a zpracování umožňuje požití i v extrémních klimatických podmínkách.


  • zcela nové plně pneumatické pohybové ústrojí bez požití pružin.
  • složeno z malého počtu dílů.
  • velké množství čerpaného oleje při malé spotřebě vzduchu.
  • spolehlivost i při nízkém tlaku vzduchu.
  • těleso čerpadla ze slitiny hliníku s galvanickou antikorozní povrchovou úpravou.
  • ostatní díly z Fe 420
olejove cerpadlo


    Provozní tlak se může pohybovat od 3,5 do 8,5 barů. Pro optimální výkon a
    dlohou životnostdoporučujeme naše čerpadla požívat při tlaku 6bar a zejména
    při mazaném a filtrovaném vzduchu.



1045-1048 1045 Redukční ventil s manometrem
        Důležitý při vysokém, nebo kolísavém tlaku         vzduchu,nebo pro reglaci výkonu čerpadla
1046 Redukční ventil s filtrem a manometrem
        Redukuje tlak sráží kondenzát. Vhodné při         nepřetržitém připojení čerpadla na tlak.vzduch
1048 Redukční ventil s filtrem, olejovačem a manometrem.
        Pro optimální chod a vysokou životnost čerpadla, při         intenzivním požívání. Zamezí ohřívání a chodu na         sucho, všech pohyblivých částí.





Výkon olejového čerpala závisí na viskozitě a teplotě oleje, dále
na průřezu hadice a typu výdejní pistole.



Dvojčinná pneumatická olejová čerpadla s poměrem 3:1
Technická data Art 1190 1195
Poměr (Atm)   3:1 3:1
Vzduch. přípojka   1/4"G 1/4"G
Vstup mazání   1/2"G 1/2"G
Výstupní tlak maziva (L/1')
6bar s volným průtokem
  15 15
Sací trubka-průměr (mm)   42 42
Sací trubka-délka (mm)   750 950
Pro sudy (kg)   50-60 180-220
Dvojčinná pneumatická olejová čerpadla s poměrem 5:1
Technická data Art 1200 1205
Poměr (Atm)   5:1 5:1
Vzduch. přípojka   1/4"G 1/4"G
Vstup mazání   1/2"G 1/2"G
Výstupní tlak maziva (L/1')
6bar s volným průtokem
  20 20
Sací trubka-průměr (mm)   42 42
Sací trubka-délka (mm)   750 950
Pro sudy (kg)   50-60 180-220
Dvojčinná pneumatická olejová čerpadla s poměrem 8:1
Technická data Art 1208 1210
Poměr (Atm)   8:1 8:1
Vzduch. přípojka   1/4"G 1/4"G
Vstup mazání   1/2"G 1/2"G
Výstupní tlak maziva (L/1')
6bar s volným průtokem
  6 6
Sací trubka-průměr (mm)   42 42
Sací trubka-délka (mm)   750 950
Pro sudy (kg)   50-60 180-220
olej. cerpadlo


Pneumatická olejová čerpadla v nástěnném provedení



MOD. 1213 R = 3:1
Obsahuje:
Dvojčinné pneumatické olejové čerpadlo s poměrem 3:1 Nástěnnou upevňovací konzoli MOD. 1265 Sací trubku o délce 920mm, prům 42mm s upevňovacím kroužkem.
Tecnická data Art 1213
Poměr (Atm) 3:1
Vzduch. přípojka 1/4"G
Výstup mazání 1/2"G
Výstupní tlak maziva (L/1') 15
MOD. 1215 R = 5:1
Obsahuje:
Dvojčinné pneumatické olejové čerpadlo s poměrem 5:1 Nástěnnou upevňovací konzoli MOD. 1265 Sací trubku o délce 920mm, prům 42mm s upevňovacím kroužkem.
Tecnická data Art 1215
Poměr (Atm) 5:1
Vzduch. přípojka 1/4"G
Výstup mazání 1/2"G
Výstupní tlak maziva (L/1') 20
MOD. 1218 R = 8:1
Obsahuje:
Dvojčinné pneumatické olejové čerpadlo s poměrem 8:1 Nástěnnou upevňovací konzoli MOD. 1265 Sací trubku o délce 920mm, prům 42mm s upevňovacím kroužkem.
Tecnická data Art 1218
Poměr (Atm) 8:1
Vzduch. přípojka 1/4"G
Výstup mazání 1/2"G
Výstupní tlak maziva (L/1') 12
olej. cerpadlo nastenne





Příslušenství pro olejová čerpadla



Hadice
Model Popis Prac. tlak Max. tlak Délka
1220 R1 1/2"M/M 140bar 560bar 1,5m
1221 R1 1/2"M/M 140bar 560bar 3,0m
1222 R1 1/2"M/M 140bar 560bar 5,0m
1223 R1 1/2"M/M 140bar 560bar 7,5m
1225 R1 1/2"M/M 140bar 560bar 10,0m
1226 R1 1/2"M/M 140bar 560bar 15m
1227 R1 1/2"M/M 140bar 560bar 20,0m

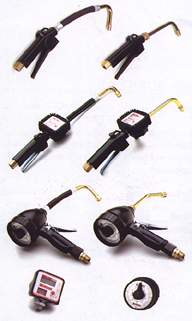

Výdejní pistole
Model Popis
1241 Výdejní pistole s velkým průtokem, s 1/2" otočným členem a pružným výtokem a ventilem proti odkapávání.
1242 Jako 1241, ale s kovovým výtokem.
1243 Digitální výdejní pistole, (1246) s 1/2" otočným členem, pružným výtokem a ventilem proti odkapávání.
1244 Jako 1243, ale s kovovým výtokem.
1248 Mechanický průtokoměr (1250) s rukojetí, 1/2" otočným členem, ventilem proti odkapávání a pružným výtokem.
1249 Jako 1248, ale s kovovým výtokem.
1246 1/2" digitální průtokoměr, průtok 1-30l/min, s dvěma stupnicemi, z nichž jedna se nedá resetovat. Určena pro výdejní pistole, nebo pevnou montáž.
1250 1/2" mechanický průtokoměr 1-10l/min s dvěma stupnicemi


Příslušenství
Model Popis
1255 1/2" otočný člen
1260 Upevňovací kroužek průměr 30mm
1262 Upevňovací kroužek průměr 42mm
1265 Držák pro upevnění na zeď
